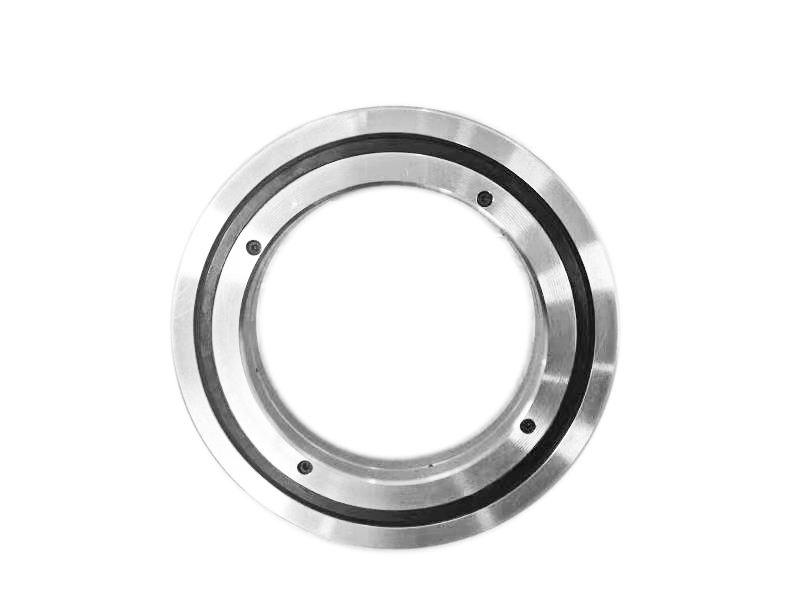

RE交叉滚柱轴环

所属类别:RE交叉滚柱轴环(外圈旋转使用)

卖点:标准结构尺寸

优势:尺寸系列齐全

使用场合:要求外圈高精度旋转使用

产品特点:标准系列、尺寸齐全、高精度

在线咨询 热线电话 151-9454-7854(微信同号)

型号列表

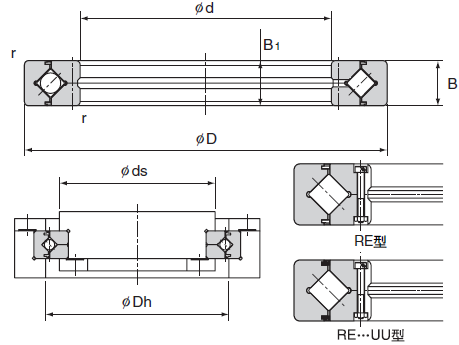

轴径(mm) 公称型号 质量 主要尺寸(mm) 肩部尺寸 基本额定负荷(径向) 公称型号
内径 外径 宽度 倒角 C C0
Full   complement kg d D B r1min da Da N N Full complement
20 RE 2008 0.04 20 36 8 0.5 23.5 30.5 3.23 3.1 RE 2008UU
25 RE 2508 0.05 25 41 8 0.5 28.5 35.5 3.63 3.83 RE 2508UU
30 RE 3010 0.12 30 55 10 0.6 37 47 7.35 8.36 RE 3010UU
35 RE 3510 0.13 35 60 10 0.6 41 51.5 7.64 9.12 RE 3510UU
40 RE 4010 0.16 40 65 10 0.6 47.5 58 8.33 10.6 RE 4010UU
45 RE 4510 0.17 45 70 10 0.6 51 61.5 8.62 11.3 RE 4510UU
50 RE 5013 0.27 50 80 13 0.6 57.5 72 16.7 20.9 RE 5013UU
60 RE 6013 0.3 60 90 13 0.6 68 82 18 24.3 RE 6013UU
70 RE 7013 0.35 70 100 13 0.6 78 92 19.4 27.7 RE 7013UU
80 RE 8016 0.7 80 120 16 0.6 91 111 30.1 42.1 RE 8016UU
90 RE 9016 0.75 90 130 16 1 98 118 31.4 45.3 RE 9016UU
100 RE 10016 0.83 100 140 16 1 109 129 31.7 48.6 RE 10016UU
100 RE 10020 1.45 100 150 20 1 113 133 33.1 50.9 RE 10020UU
110 RE 11012 0.4 110 135 12 0.6 117 127 12.5 24.1 RE 11012UU
110 RE 11015 0.75 110 145 15 0.6 122 136 23.7 41.5 RE 11015UU
110 RE 11020 1.56 110 160 20 1 120 140 34 54 RE 11020UU
120 RE 12016 0.72 120 150 16 0.6 127 141 24.2 43.2 RE 12016UU
120 RE 12025 2.62 120 180 25 1.5 133 164 66.9 100 RE 12025UU
130 RE 13015 0.72 130 160 15 0.6 137 152 25 46.7 RE 13015UU
130 RE 13025 2.82 130 190 25 1.5 143 174 69.5 107 RE 13025UU
123下一页末页本页 20 48 1/3本页从 1-20
