BNU系列交叉滚柱轴承

所属类别:BNU交叉滚柱轴承(带安装孔型)

卖点:尺寸系列齐全

优势:高刚性高承载

使用场合:要求高承载高刚性的精密回转支撑场合

产品特点:尺寸系列齐全、高精度高刚性高承载力的支撑转台轴承

在线咨询 热线电话 151-9454-7854(微信同号)

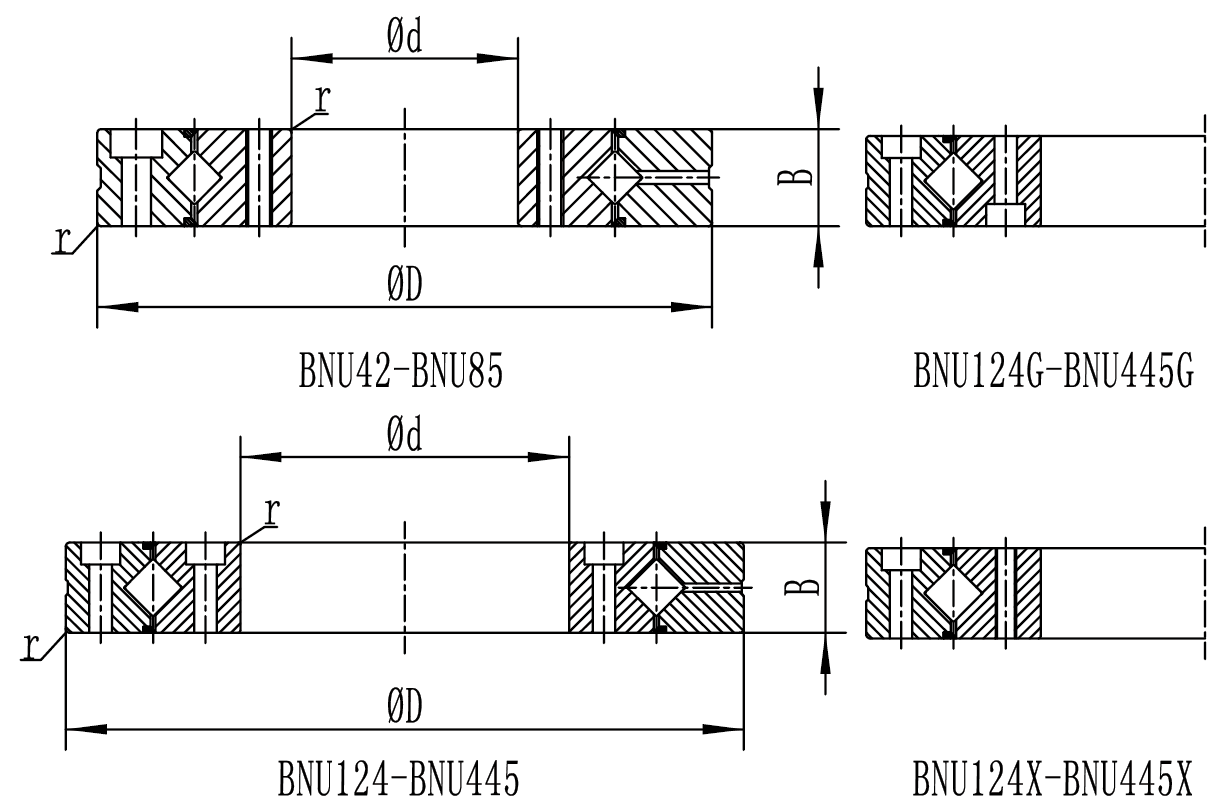

型号列表


轴径 公称型号 质量 主要尺寸(mm) 安装孔相关尺寸 肩部尺寸 基本额定负荷(径向)
kg 内径 外径 宽度 倒角 内圈 外圈 ds Dh C C0
open type seals type d D B rmin PCD1 安装孔 PCD2 安装孔 KN KN
10 BNU28 BNU28UU 0.12 10 52 8 0.6 16 4-M3贯通 42 6-φ3.4通孔,沉孔φ6.5深3.3 24 31 2.91 2.43
20 BNU42 BNU42UU 0.29 20 70 12 0.6 28 6-M3贯通 57 6-φ3.4通孔,沉孔φ6.5深3.3 37 47 7.35 8.35
25 BNU53 BNU53UU 0.4 25 80 12 0.6 35 6-M3贯通 67 6-φ3.4通孔,沉孔φ6.5深3.3 46.5 58.5 8.61 10.6
35 BNU66 BNU66UU 0.62 35 95 15 0.6 45 8-M4贯通 83 8-φ4.5通孔,沉孔φ8深4.4 59 74 17.5 22.3
55 BNU85 BNU85UU 1 55 120 15 0.6 65 8-M5贯通 105 8-φ5.5通孔,沉孔φ9.5深5.4 79 93 20.3 29.5
80 BNU124G BNU124GUU 2.6 80 165 22 1 97 10-φ5.5通孔,沉孔φ9.5深5.4 148 10-φ5.5通孔,沉孔φ9.5深5.4 114 134 33.1 50.9
80 BNU124X BNU124XUU 2.6 80 165 22 1 97 10-M5贯通 148 10-φ5.5通孔,沉孔φ9.5深5.4 114 134 33.1 50.9
90 BNU148G BNU148GUU 4.9 90 210 25 1.5 112 12-φ9通孔,沉孔φ14深8.6 187 12-φ9通孔,沉孔φ14深8.6 133 162 49.1 76.8
90 BNU148X BNU148XUU 4.9 90 210 25 1.5 112 12-M8贯通 187 12-φ9通孔,沉孔φ14深8.6 133 162 49.1 76.8
115 BNU178G BNU178GUU 6.8 115 240 28 1.5 139 12-φ9通孔,沉孔φ14深8.6 217 12-φ9通孔,沉孔φ14深8.6 161 195 80.3 135
115 BNU178X BNU178XUU 6.8 115 240 28 1.5 139 12-M8贯通 217 12-φ9通孔,沉孔φ14深8.6 161 195 80.3 135
160 BNU228G BNU228GUU 11.4 160 295 35 2 184 12-φ11通孔,沉孔φ17.5深10. 270 12-φ11通孔,沉孔φ17.5深10. 208 246 104 173
160 BNU228X BNU228XUU 11.4 160 295 35 2 184 12-M10贯通 270 12-φ11通孔,沉孔φ17.5深10. 208 246 104 173
210 BNU297G BNU297GUU 21.3 210 380 40 2.5 240 16-φ14通孔,沉孔φ20深13 350 16-φ14通孔,沉孔φ20深13 272 320 156 281
210 BNU297X BNU297XUU 21.3 210 380 40 2.5 240 16-M12贯通 350 16-φ14通孔,沉孔φ20深13 272 320 156 281
350 BNU445G BNU445GUU 35.4 350 540 45 2.5 385 24-φ14通孔,沉孔φ20深13 505 24-φ14通孔,沉孔φ20深13 417 473 222 473
350 BNU445X BNU445XUU 35.4 350 540 45 2.5 385 24-M12贯通 505 24-φ14通孔,沉孔φ20深13 417 473 222 473
